Práctica 12 - Programación del router para conexionar redes WAN

En esta práctica realizamos la conexión de tres redes LAN, configuradas en la práctica 11, las cuales conectamos  entre sí mediante la conexión de tres routers CISCO.

La red1 conectada al router mesa1 está formada por un switch, al cual se le conectan dos ordenadores, y un ordenador conectado directamente al router.

La red2 conectada al router mesa2 está formada por un switch, al que se le conectarán dos ordenadores,  y un AccessPoint que dará servicios a otros dos ordenadores.

La red3 conectada al router mesa3 está formada por un switch, al que se le conectan dos ordenadores, y un hub, al que se le conectan también dos ordenadores.

Todas ellas montadas y configuradas en la práctica 11.

Los pasos a seguir para la configuración de, en nuestro caso, el router mesa1 son los siguientes:



• Después de la configuración creada en la práctica anterior pasamos a configurar el enrutamiento, en este caso estático. Para ello introducimos los siguientes comandos:

mesa1>enable
Password: clase

mesa1#config terminal

mesa1(config)#ip route 10.1.0.0 255.255.255.0 192.168.90.1

mesa1(config)#ip route 192.168.44.0 255.255.255.0 192.168.90.1

mesa1(config)#ip route 192.168.51.0 255.255.255.0 192.168.80.2

mesa1(config)#ip route 192.168.52.0 255.255.255.0 192.168.80.2

mesa1(config-router)#exit
mesa1(config)#exit
mesa1# copy running-config startup-config

Después de comprobar que la interconexión entre las diferentes redes de la WAN intentamos el enrutamiento dinámico, para ello introducimos los siguientes comandos:

mesa1>enable
Password:clase
mesa1#config terminal

mesa1(config)#router rip

mesa1(config-router)#ver 2

mesa1(config-router)#network 192.168.15.0

mesa1(config-router)#network 172.20.30.0

mesa1(config-router)#network 192.168.80.0

mesa1(config-router)#network 192.168.90.0

mesa1(config-router)#exit
mesa1(config)#exit
mesa1#copy running-config startup-config

En esta segunda forma de configurar las redes, no tuvimos éxito al comprobar la conectividad entre las redes, intentamos configurar diferentes protocolos intentando buscar el problema, pero por falta de tiempo, por tener que prescindir del material, finalmente no pudimos localizar el fallo.

El esquema final de la red WAN queda de la siguiente forma:

Práctica 11 - Programación del router para conexionar redes LAN

La finalidad de esta práctica  era la de crear una red LAN,  constituida por un router, un switch y tres equipos, de los cuales: dos conectados al switch y el otro conectado directamente al router.

Los pasos a seguir fueron los siguientes:

1) Conectamos el puerto 24 del switch con el puerto FastEthernet 0/2/0 del router con un cable directo y al switch le conectamos 2 equipos, a los puertos 1 y 2. Además al puerto FastEthernet 0/2/1 le conectamos el otro equipo con un cable cruzado.

·         Las direcciones IP y máscara de subred de los ordenadores conectados al switch son:

Dirección IP PC1: 172.20.30.1         Máscara de subred: 255.255.254.0

Dirección IP PC1 192.20.30.2

·         La direccion IP  y máscara de subred del equipo conectado al router es:

Dirección IP PC 192.168.15.1                 Máscara de subred: 255.255.255.0



2) Le asignamos a cada puerto FastEthernet del router una dirección IP para que los equipos tengan una puerta de enlace disponible para conexiones con otras redes. Las direcciones IP de puerta de enlace asignadas a los puertos son:

·         FastEthernet 0/2/0: 172.20.30.254

·         FastEthernet 0/2/1: 192.168.30.254

Posteriomente, en las opciones de red de los equipos utilizados asignamos sus puertas de enlace correspondientes.

3) Lo siguiente que hicimos fue pasar a la configuración del router de la siguiente manera:

• Conectamos el cable de consola al puerto serie de un ordenador.
• Accedemos al router a través de la aplicación de Windows Hyperterminal
• Una vez allí crearemos una nueva conexión:

A continuación configuramos los siguientes parámetros:



                         Aceptamos y pasamos a programar el router

•  Para la programación  procedemos de la siguiente forma:

 Router > enable

Router# configure terminal

Router(config)# enable password clase

Router(config)# enable secret cisco (activa la contraseña secret en el router)

Router(config)# hostname mesa1 (cambia el nombre predeterminado del router)

Mesa1(config)# banner motd "No se permite el acceso a personas ajenas"

Mesa1(config)#interface fastethernet 0/0

Mesa1(config-if)#IP address 172.20.30.254 255.255.254.0 (Asigna IP al Fa0/2/0)

Mesa1(config-if)#exit
mesa1(config)#interface fastethernet 0/1

Mesa1(config-if)#IP address 192.168.15.254 255.255.255.0 (Asigna IP al Fa0/2/1)

Mesa1(config-if)#exit
mesa1(config)#exit
mesa1# copy running-config startup-config (copia la configuración actual al router)



• Por último, cableamos todos los dispositivos y comprobamos con el comando ping que todo funcionaba a la perfección.

Práctica nº 10 - Programación de un switch LAN de Cisco

La práctica consiste en crear dos VLAN y que los equipos de una de ellas no puedan comunicarse con los equipos de la otra. El montaje en el Packet Tracer queda de la siguiente manera:

Para eso, entramos en la configuración de VLAN del switch y creamos ambas redes con los nombres VLAN2 y VLAN3 ya que VLAN1 es la que trae el switch por defecto:

El siguiente paso se realiza en el mismo switch, debemos indicarle a cada puerto FastEthernet a que VLAN pertenece. Esto se hace en el menu desplegable que hay destinado a ello en el menú de cada puerto:

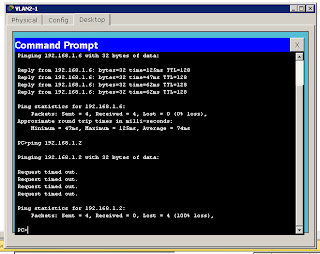

Después de seleccionar todos los puertos en sus correspondietes VLAN, comprobamos que no se pueden comunicar entre ellas a través de la línea de comandos virtual.

Al ver que en el Packet Tracer funciona, lo siguiente que debemos hacer es conectar el cable de consola del switch al puerto serie de nuestro PC y abrir el hyperterminal para poder comunicarnos con él. La configuración necesaria para la comunicación es la siguiente:

Lo siguiente es introducir el código necesario para que el switch se configure correctamente. Hicimos la comprobación oportuna con ping desde la consola de MS-DOS, confirmando que la práctica se había realizado correctamente.
